Rdzenie typu RTMSS (Super-MSS)

Rdzenie typu RTMSS stosowane w dławikach DTMSS

Rdzenie projektowane z myślą o zastąpieniu rdzeni ze sproszkowanego żelaza w aplikacjach pracujących w zakresie częstotliwości 25kHz - 500kHz przy zachowaniu wysokiej stabilności parametrów w czasie pracy.

Do głównych zalet rdzeni RTMSS należy zaliczyć do 10x mniejsze straty w rdzeniu oraz do 5x wyższą częstotliwość graniczną w odniesieniu do rdzeni proszkowych.

Efektem stosowania tych rdzeni są mniejsze straty i niższa temperatura pracy dławika (transformatora). Istnieje więc możliwość osiągnięcia większej mocy przy tych samych wymiarach dławika lub miniaturyzacja przetwornicy (praca na wyższej częstotliwości).

Katalog rdzeni

Zastosowanie:

transformatory mocy (5kHz - 200kHz)

dławiki przeciwzakłóceniowe (DC - 300kHz)

dławiki magazynujące energię (DC - 300kHz)

filtry AC i DC

transformatory flyback

układy zpłonowe w motoryzacji

filtry EMI (DC - 1MHz)

dławiki RTMSS

Rdzenie RTMSS - wymiary [mm]
INDEX	A	B	C	Przenikalność	AL
RTMSS-8x4x3	7,87	3,96	3,18	µ=75	31
RTMSS-10x5x4	10,16	5,08	3,96	µ=75	40
RTMSS-12,7x7,6x4,7	12,70	7,62	4,75	µ=75	34
RTMSS-16,5x10,1x6,3	16,64	10,16	6,35	µ=75	43
RTMSS-20,3x12,7x6,3	20,32	12,70	6,35	µ=75	41
RTMSS-23x14x8	22,86	13,97	7,62	µ=125	90
RTMSS-27x14x12	26,92	14,73	11,18	µ=60	75
RTMSS-27x14x12	26,92	14,73	11,18	µ=75	94
RTMSS-27x14x12	26,92	14,73	11,18	µ=125	157
RTMSS-33x19x11	33.02	19.94	10.67	µ=90	91
RTMSS-37x21x11	35.81	22.35	10.46	µ=60	56
RTMSS-40x24x15	39,88	24,13	14,48	µ=60	81
RTMSS-40x24x15	39,88	24,13	14,48	µ=75	101
RTMSS-47x23x18	46,74	24,13	18,03	µ=60	135
RTMSS-47x23x18	46,74	24,13	18,03	µ=75	169

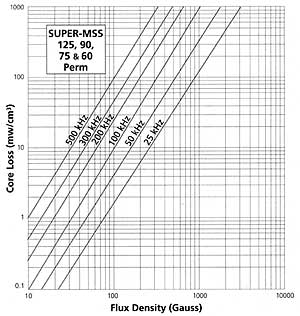

Core Loss Curves

straty

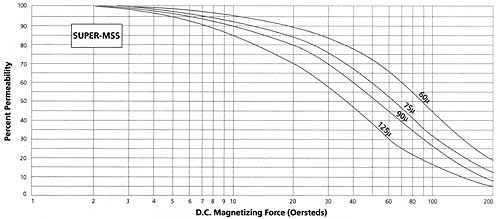

Typical Incremental Permability vs. D.C. Bias

straty

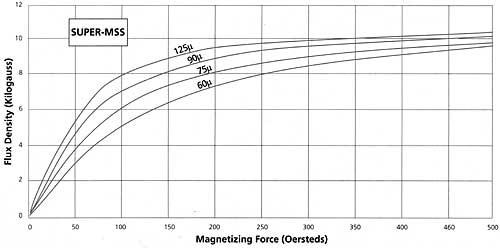

Normal Magnetization Curves

straty

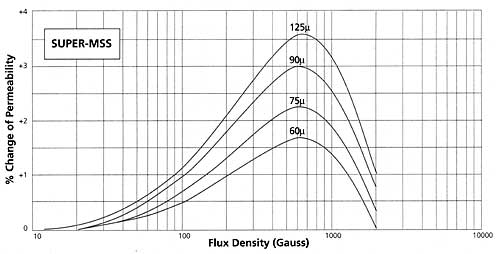

Permability vs. AC Flux Density

straty

Permability vs. Temperature

straty

Firma Feryster jest oficjalnym dystrybutorem rdzeni proszkowych firmy Micrometals Arnold Powder Cores. Oprócz rdzeni proszkowych MPP oraz HF dla naszych klientów dysponujemy próbkami rdzeni Super-MSS. Rdzenie proszkowe Super-MSS zbudowane są w oparciu o ulepszony materiał Sendust. Rdzenie te w porównaniu z tradycyjnymi rdzeniami proszkowymi charakteryzują się małymi stratami, jednocześnie oferując znacznie lepsze możliwości magazynowania energii. Rdzenie Super-MSS są doskonałym rozwiązaniem dla induktorów filtrujących oraz magazynujących energię w zasilaczach impulsowych. Niskie straty rdzeni Super-MSS minimalizują wzrost temperatury, umożliwiając tym samym pracę przy znacznie wyższych częstotliwościach niż rdzenie proszkowe o podobnych rozmiarach. Również charakterystyki w funkcji prądu stałego wypadają znacznie lepiej niż charakterystyki rdzeni proszkowych o podobnych przenikalnościach i rozmiarach. Dla projektatntów dostępne jest do pobrania narzędzie umożliwiające projektowanie induktorów opartych na rdzeniach proszkowych Arnolda. Więcej informacji na stronie producenta Micrometals Arnold Powder Cores.

Poniższa tabla przedstawia listę próbek rdzeni typu Super-MSS, które znajdują sie na magazynie firmy Feryster. Próbki te są dostępne dla wszystkich naszych klientów, w ilościach umożliwiających zbudowanie prototypu induktora. Dla zainteresowanych dostępne są również najnowsze, darmowe katalogi rdzenii Micrometals Arnold Powder Cores.


Rdzeń	Przenikalność 14	Przenikalność 26	Przenikalność 60	Przenikalność 75	Przenikalność 90	Przenikalność 125	Średnica
SMSS 0.310¨	-	-	MS-031075 AL=31	-	-	-	7.870mm
SMSS 0.400¨	-	-	MS-040075 AL=40	-	-	-	10.16mm
SMSS 0.500¨	-	-	MS-050060 AL=27	MS-050075 AL=34	MS-050090 AL=40	MS-050125 AL=56	12.70mm
SMSS 0.655¨	-	-	MS-065060 AL=36	MS-065075 AL=43	MS-065090 AL=52	MS-065125 AL=72	16.64mm
SMSS 0.800¨	-	MS-080026 AL=14	MS-080060 AL=32	MS-080075 AL=41	MS-080090 AL=49	MS-080125 AL=68	20.32mm
SMSS 0.900¨	-	MS-090026 AL=19	MS-090060 AL=43	-	MS-090090 AL=65	MS-090125 AL=90	22.86mm
SMSS 1.060¨	-	MS-106026 AL=32	MS-106060 AL=75	MS-106075 AL=94	MS-106090 AL=113	MS-106125 AL=157	26.92mm
SMSS 1.300¨	-	MS-130026 AL=28	MS-130060 AL=61	-	MS-130090 AL=91	MS-130125 AL=127	33.02mm
SMSS 1.410¨	-	MS-141026 AL=24	MS-141060 AL=56	-	MS-141090 AL=84.3	MS-141125 AL=117	35.81mm
SMSS 1.570¨	-	MS-157026 AL=35	MS-157060 AL=81	MS-157075 AL=101	-	MS-157125 AL=168	39.88mm
SMSS 1.840¨	MS-184014 AL=32	MS-184026 AL=59	MS-184060 AL=135	MS-184075 AL=169	-	-	46.74mm
SMSS 2.000¨	MS-200014 AL=17	MS-200026 AL=32	MS-200060 AL=73	-	-	-	50.80mm
SMSS 2.250¨	MS-225014 AL=18	MS-225026 AL=33	MS-225060 AL=75	-	-	-	57.15mm
SMSS 2.250¨	MS-226014 AL=32	MS-226026 AL=60	MS-226060 AL=138	-	-	-	57.15mm
SMSS 3.063¨	MS-300014 AL=16	MS-300026 AL=30	MS-300060 AL=68	-	-	-	77.80mm
SMSS 4.000¨	MS-400014 AL=25.6	MS-400026 AL=47.4	MS-400060 AL=112	-	-	-	101.60mm
SMSS 5.218¨	MS-520014 AL=26	MS-520026 AL=54	MS-520060 AL=124	-	-	-	132.54mm
SMSS 5.218¨	MS-521014 AL=36.4	-	MS-521060 AL=156	-	-	-	132.54mm
