Rdzenie toroidalne typu HF (Hi-Flux)

Rdzenie proszkowe HF (Hi-Flux) firmy Adnold Magnetics składają się w 50% z niklu oraz w 50% z rdzenia proszkowego z rozproszona szczeliną powietrzną. Rdzenie toroidalne HF charakteryzują się wysoka gęstością strumienia nasycenia (ang. saturation flux density) sięgającą 15 000 Gauss'ów oraz znacząco niższymi stratami w rdzeniu w porównaniu z innymi rdzeniami proszkowymi. Rdzenie te są idealnym rozwiązaniem jako induktory do przetwornic impulsowych step-up i step-down oraz filtrów wejściowych. Stosowane w obwodach z wysoką składową prądu stałego I_DC mogą znacznie zredukować rozmiary rdzenia.
Firma Feryster jest oficjalnym dystrybutorem rdzeni proszkowych firmy Micrometals Arnold Powder Cores. Poniższa tabela przedstawia listę próbek rdzeni typu HF, które znajdują sie na magazynie firmy Feryster. Próbki te są dostępne dla wszystkich naszych klientów, w ilościach umożliwiających zbudowanie prototypu induktora. Dla zainteresowanych posiadamy również najnowsze, darmowe katalogi rdzeni Arnold Magnetis. Projektanci mogą pobrać narzędzie umożliwiające projektowanie induktorów opartych na rdzeniach proszkowych Arnolda.
W ofercie również rdzenie Micrometals Arnold Powder Cores typu MPP oraz Super-MSS.

Katalog rdzeni


Rdzeń	Przenikalność 26	Przenikalność 60	Przenikalność 125	Przenikalność 147	Przenikalność 160	Średnica
HF 0.500¨	-	HF-050060 AL=27	HF-050125 AL=56	HF-050147 AL=67	HF-050160 AL=72	12.70mm
HF 0.655¨	-	HF-065060 AL=36	HF-065125 AL=72	HF-065147 AL=88	HF-065160 AL=92	16.64mm
HF 0.800¨	HF-080026 AL=14	HF-080060 AL=32	HF-080125 AL=68	HF-080147 AL=81	-	20.32mm
HF 0.900¨	HF-090026 AL=19	HF-090060 AL=43	HF-090125 AL=90	HF-090147 AL=106	-	22.86mm
HF 1.060¨	HF-106026 AL=32	HF-106060 AL=75	HF-106125 AL=157	HF-106147 AL=185	-	26.92mm
HF 1.300¨	HF-130026 AL=28	HF-130060 AL=61	HF-130125 AL=127	HF-130147 AL=150	-	33.02mm
HF 1.410¨	HF-141026 AL=24	HF-141060 AL=56	HF-141125 AL=117	HF-141147 AL=138	-	35.81mm
HF 1.570¨	HF-157026 AL=35	HF-157060 AL=81	HF-157125 AL=168	-	-	39.88mm

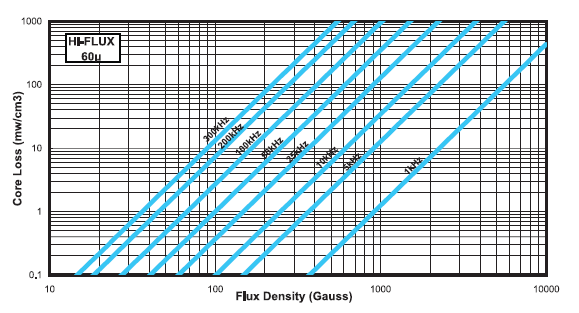

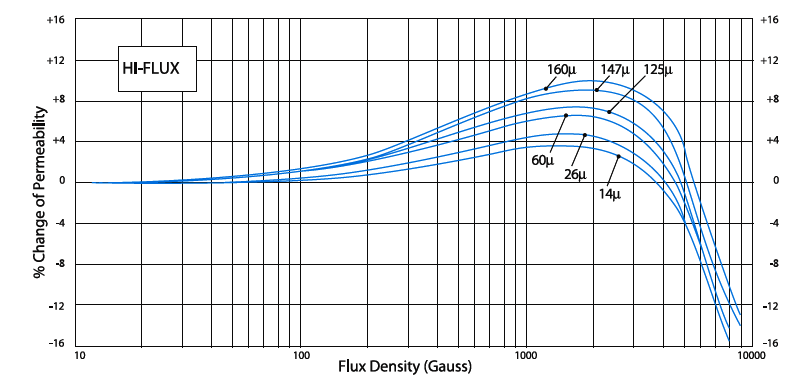

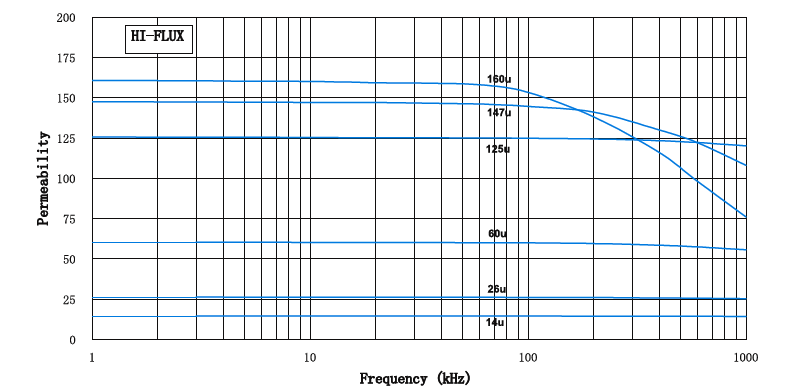

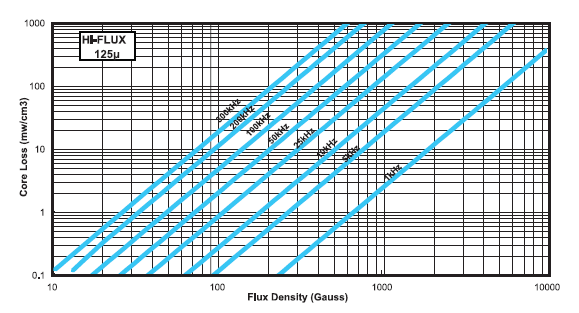

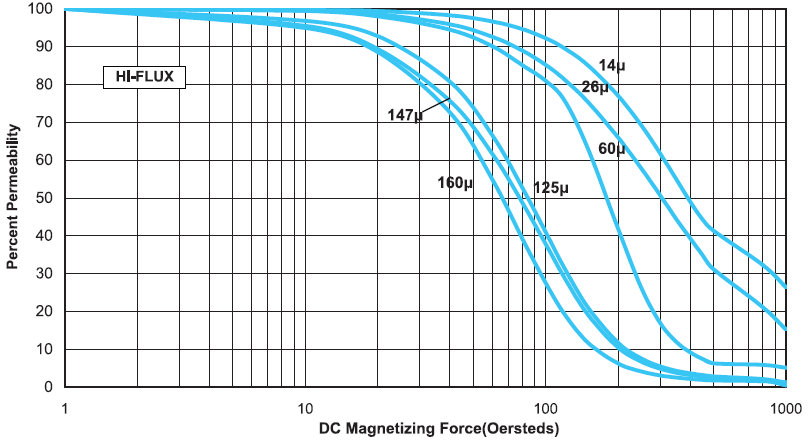

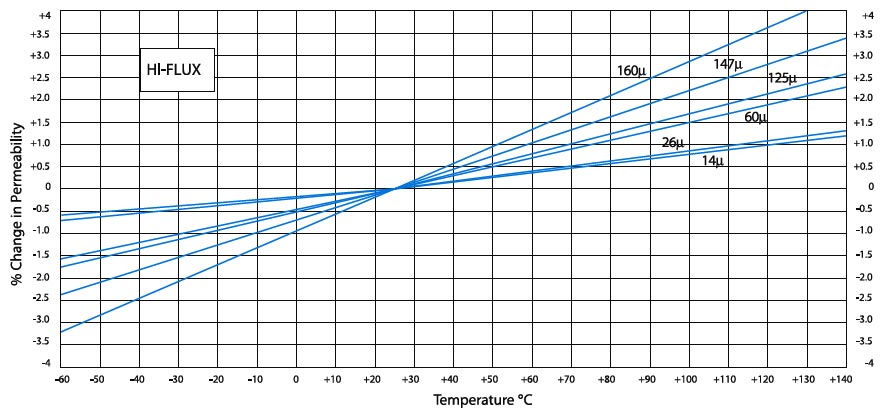

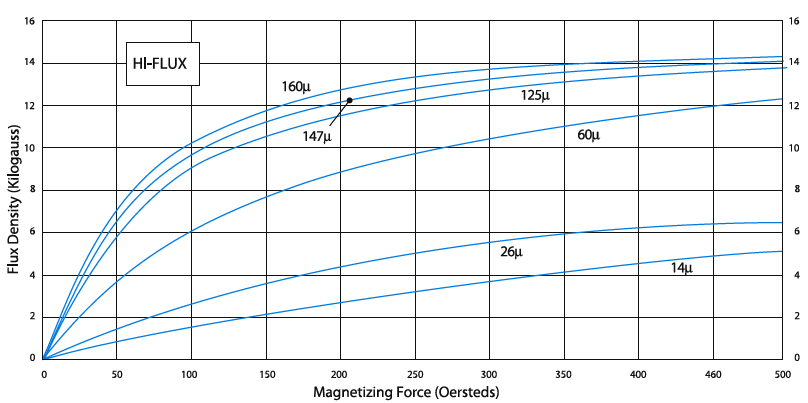

Wybrane charakterystyki rdzeni HF.

Rdzenie toroidalne HF

Conversion table
Quantity	To Convert		Multiply By
Quantity	From	To	Multiply By
Magnetic Flux Density B	Gausses (CGS)	Teslas (SI)	10⁴
Magnetizing H	Oersteds (CGS)	Amperes per Meter (SI)	1000/(4Π)
