Rdzeń Ni-Zn E6H | |||||||||||

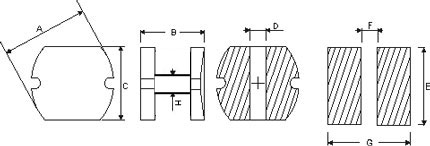

Rdzenie ferrytowe SMD, DRT, SDR stosowane w dławikach DSMD |
|||||||||||
| |||||||||||
| Wymiary [mm] | ||||||||
| Typ | Ø A |
B |
C |
D |
E |
F |
G |
H |
| RSMD 3,5x2,1 | 3,5 |
2,1 |
3,0 |
0,8 |
3,5 |
0,6 |
3,8 |
1,5 |
| RSMD 4,5x3,2 | 4,5 |
3,2 |
4,0 |
1,0 |
4,5 |
0,8 |
5,0 |
2,0 |
| RSMD 5,8x4,5 | 5,8 |
4,5 |
5,2 |
1,7 |
5,5 |
1,5 |
6,0 |
2,5 |
| RSMD 7,8x5,0 | 7,8 |
5,0 |
7,0 |
2,1 |
7,0 |
1,9 |
8,0 |
3,2 |
| RSMD 10x5,4 | 10,0 |
5,4 |
9,0 |
2,9 |
9,5 |
2,7 |
10,0 |
4,0 |
 ESMD-12x5 + RSMD -9,8x5,2 |
||||||||

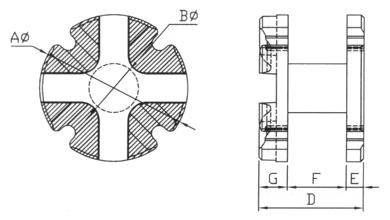

| Rdzenie typu DRT | ||||||||
|
||||||||
| Wymiary [mm] | ||||||||
| Typ | Ø A |
Ø B |
D |
E |
F |
G |
||
| DRT 7,8x5,5(4S) | 7,8 |
3,2 |
5,5 |
0,7 |
3,1 |
1,7 |
||
| DRT 10x5,5(4S) | 10,0 |
5,0 |
5,5 |
1,5 |
2,5 |
1,5 |
||

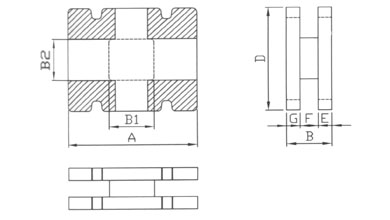

| Rdzenie typu SDR | |||||||||||
|
|||||||||||
| Wymiary [mm] | |||||||||||
| Typ | A |
B |
C |
D |
E |
F |
G |
B1 |
B2 |
||
| SDR 5,3x5,3x1,8 | 5,3 |
5,3 |
3,9 |
1,8 |
0,5 |
0,8 |
0,5 |
1,7 |
1,7 |
||
|
|||||||||||

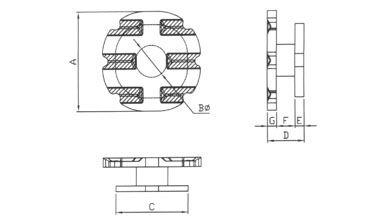

| Wymiary [mm] | |||||||||||
| Typ | A |
B |
C |
D |
E |
F |
G |
B1 |
B2 |
||
| SDR 5,8x2x5 | 5,8 |
2,0 |
- |
5,0 |
0,6 |
0,8 |
0,6 |
2,0 |
2,0 |
||
|
|||||||||||

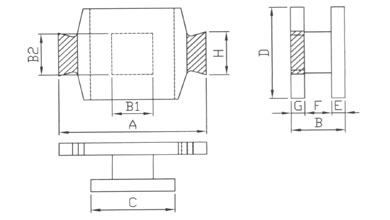

| Wymiary [mm] | |||||||||||
| Typ | A |
B |
C |
D |
E |
F |
G |
B1 |
B2 |
||
| SDR 13x3,85x8 | 13,0 |
3,85 |
8,8 |
8,0 |
0,82 |
2,2 |
0,82 |
4,25 |
3,65 |
||
