Filtry wielootworowe EMI na rdzeniach RW6O materiał F8
|
Zastosowanie:
- tłumienie zakłóceń asymetrycznych i symetrycznych w zakresie 100kHz - 1GHz
- karty i sprzęt PC
- automatyka przemysłowa
|
| FWO-EMI-G |
| zwoje - 1x3; drut - Ø0,50; I=2A |
|
 |
Typowa impedancja:
- 25MHz - 208Ω
- 100MHz - 248Ω
|
| |
| FWO-EMI-H |
| zwoje - 0,5x2; drut - Ø0,50; I=2A |
|
 |
Typowa impedancja:
- 25MHz - 119Ω
- 100MHz - 145Ω
|
| |
| FWO-EMI-I (10 µH) |
| zwoje - 1; drut - Ø0,50; I=2A |
|
 |
Typowa impedancja:
- 25MHz - 221Ω
- 100MHz - 266Ω
|
| Wykres impedancji w funkcji częstotliwości. |
 | Z: min: 477mΩ
Z: 6Ω
Z: 58Ω
Z: max: 560Ω | a - 2 kHz
b - 100 kHz
c - 1 MHz
A - 5 MHz |
|
| |
| FWO-EMI-J (32 µH) |
| zwoje - 2; drut - Ø0,50; I=2A |
|
 |
Typowa impedancja:
- 25MHz - 597Ω
- 100MHz - 546Ω
|

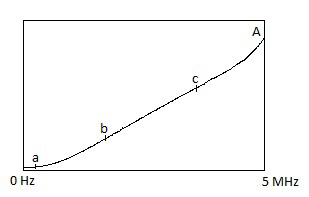

| Wykres impedancji w funkcji częstotliwości. |
 | Z: min: 580mΩ
Z: 19Ω
Z: 172Ω
Z: max: 1,5kΩ | a - 1 kHz
b - 100 kHz
c - 1 MHz
A - 5 MHz |
|
| |
| FWO-EMI-K (42 µH) |
| zwoje - 2,5; drut - Ø0,50; I=2A |
|
 |
Typowa impedancja:
- 25MHz - 810Ω
- 100MHz - 612Ω
|
| Wykres impedancji w funkcji częstotliwości. |
 | Z: min: 626mΩ
Z: 25Ω
Z: 232Ω
Z: max: 2,2kΩ | a - 2 kHz
b - 100 kHz
c - 1 MHz
A - 5 MHz |
|
| |
| FWO-EMI-L (20 µH) |
| zwoje - 3; drut - Ø0,50; I=2A |
|
 |
Typowa impedancja:
- 25MHz - 1023Ω
- 100MHz - 945Ω
|
| Wykres impedancji w funkcji częstotliwości. |
 | Z: min: 676mΩ
Z: 31Ω
Z: 284Ω
Z: max: 2,84kΩ | a - 1 kHz
b - 100 kHz
c - 1 MHz
A - 5 MHz |
|
| |
| FWO-EMI-M |
| zwoje - 1,5x2; drut - Ø0,50; I=2A |
|
 |
Typowa impedancja:
- 25MHz - 419Ω
- 100MHz - 448Ω
|
| |
| FWO-EMI-N (20 µH) |
| zwoje - 1,5; drut - Ø0,50; I=2A |
|
 |
Typowa impedancja:
- 25MHz - 430Ω
- 100MHz - 468Ω
|
| Wykres impedancji w funkcji częstotliwości. |
 | Z: min: 522mΩ
Z: 12Ω
Z: 114Ω
Z: max: 460Ω | a - 1 kHz
b - 100 kHz
c - 1 MHz
A - 5 MHz |
|
| |
| FWO-EMI-O (43 µH) |
| zwoje - 2,5; drut - Ø0,50; I=2A |
|
 |
Typowa impedancja:
- 25MHz - 875Ω
- 100MHz - 612Ω
|
| Wykres impedancji w funkcji częstotliwości. |
 | Z: min: 621mΩ
Z: 25Ω
Z: 320Ω
Z: max: 2,3kΩ | a - 1 kHz
b - 100 kHz
c - 1 MHz
A - 5 MHz |
|
| |
| FWO-EMI-P (8 µH) |
| zwoje - 2; drut - Ø0,50; I=2A |
|
 |
Typowa impedancja:
- 25MHz - 350Ω
- 100MHz - 393Ω
|
| Wykres impedancji w funkcji częstotliwości. |
 | Z: min: 464mΩ
Z: 4,5Ω
Z: 50Ω
Z: max: 470Ω | a - 1 kHz
b - 100 kHz
c - 1 MHz
A - 5 MHz |
|
| |
| FWO-EMI-Q (24 µH) |
| zwoje - 2; drut - Ø0,50; I=2A |
|
 |
Typowa impedancja:
- 25MHz - 492Ω
- 100MHz - 507Ω
|
| Wykres impedancji w funkcji częstotliwości. |
 | Z: min: 546mΩ
Z: 14,5Ω
Z: 136Ω
Z: max: 1.4kΩ | a - 1 kHz
b - 100 kHz
c - 1 MHz
A - 5 MHz |
|
| |
| FWO-EMI-R |
| zwoje - 1,5x2; drut - Ø0,50; I=2A |
|
 |
Typowa impedancja:
- 25MHz - 423Ω
- 100MHz - 450Ω
|
| |
| FWO-EMI-T (21 µH) |
| zwoje - 1,5; drut - Ø0,50; I=2A |
|
 |
Typowa impedancja:
- 25MHz - 430Ω
- 100MHz - 460Ω
E(wymiar)=12,5±1,5mm
|
| Wykres impedancji w funkcji częstotliwości. |
 | Z: min: 532mΩ
Z: 12,5Ω
Z: 115Ω
Z: max: 1.2kΩ | a - 1 kHz
b - 100 kHz
c - 1 MHz
A - 5 MHz |
|
| |
| FWO-EMI-U (42 µH) |
| zwoje - 2,5; drut - Ø0,50; I=2A |
|
 |
Typowa impedancja:
- 25MHz - 933Ω
- 100MHz - 919Ω
E(wymiar)= 4,8±1,5mm
|
| Wykres impedancji w funkcji częstotliwości. |
| Z: min: 621mΩ
Z: 25Ω
Z: 230Ω
Z: max: 2.3kΩ | a - 1 kHz
b - 100 kHz
c - 1 MHz
A - 5 MHz |
|
| |
|
